昆明橋架安裝如何施工？其施工流程：彈線定位→預埋鐵構件或膨脹螺栓→支、吊架安裝→橋架安裝→工程報驗。實例展示某創優工程的橋架安裝，著重看一下施工要點做法，值得參考借鑒！
施工要點
固定支架的制作
1、橋架橫擔長度為b（橋架寬度）+50（橋架兩邊各留25）。
2、橋架寬度b≤300，選用30*3角鋼；b≥400，選用40*4角鋼。
點這免費下載施工技術資料
角鋼支架倒角光滑。
角鋼支架焊縫嚴實平整光滑。
角鋼支架先刷一道防銹底漆，再刷一道面漆，完整均勻。
固定支架的安裝
1、第1個和第2個角鋼支架通過在橫擔上放水平尺確保水平度。
2、第3個支架開始采用拉線和紅外線水平儀來控制在一條水平線上。
1、固定支架用膨脹螺栓固定在梁上。
2、支架貼梁的長度不小于梁高的1/3。

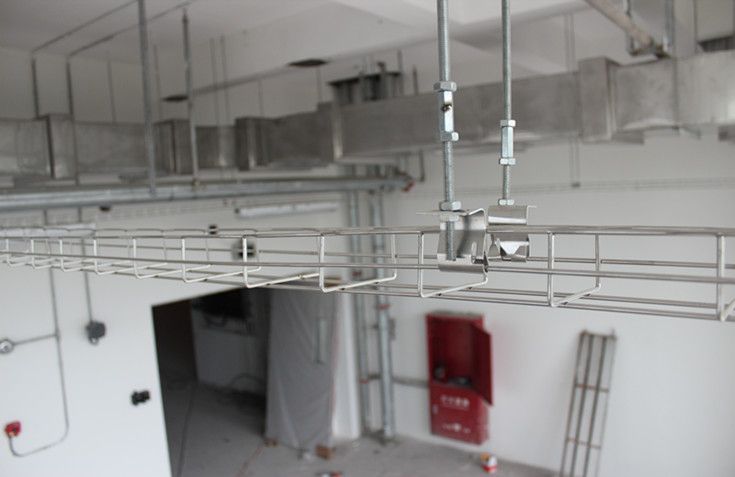

角鋼吊架的安裝
1、絲桿用膨脹螺栓固定在頂板上。
2、絲桿用PVCΦ16線管套住。
絲桿伸出角鋼橫擔長度不能超過橫擔角鋼寬度。點這免費下載施工技術資料
橋架的安裝
角鋼橫擔中間用螺栓固定橋架。
1、橋架連接處用編制軟銅線跨接，跨接在兩端的橋架固定螺栓上。
2、橋架連接片處螺栓螺母位于橋架外側。
橋架防火封堵
橋架穿防火墻處用防火泥或防火堵板封堵，外面用鋼板封住。
橋架穿樓板處用防火泥或防火堵料進行封堵。
彎通及三通處安裝效果
成品保護
1、不允許將穿過墻壁的橋架與墻上的孔洞一起抹死。
2、當其它專業在已經安裝完畢的橋架上施工時，如土建刮膩?zhàn)?，管道刷油刷漆時，應對橋架進行覆蓋，防止污染橋架。
3、橋架蓋板應齊全，不得遺漏，以防止損壞和污染線槽。
4、使用移動式腳手架時，注意不要碰壞建筑物的墻面及門窗等。
施工工藝要求
主控項目
金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地（PE）或接零（PEN）可靠，且必須符合下列規定：
1）金屬電纜橋架及其支架全長應不少于2處與接地（PE）或接零（PEN）干線相連接。
2）非鍍鋅電纜橋架間連接板的兩端跨接銅芯接地線，接地線小允許截面積不小于4mm?。
3）鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。
一般項目
電纜橋架安裝應符合下列規定：
1） 直線段鋼制電纜橋架長度超過30m、鋁合金或玻璃鋼制電纜橋架長度超過15m設有伸縮節，電纜橋架跨越建筑物變形縫處設置補償裝置。
2） 電纜橋架轉彎處的彎曲半徑，不小于橋架內電纜小允許彎曲半徑，電纜小允許彎曲半徑見下表。點這免費下載施工技術資料
電纜小允許彎曲半徑
3） 當設計無要求時，電纜橋架水平安裝的支架間距為1.5～3m；垂直安裝的支架間距不大于2m。
4） 橋架與支架間螺栓、橋架連接板螺栓固定緊固無遺漏，螺母位于橋架外側。
5） 電纜橋架敷設在易燃易爆氣體管道和熱力管道的下方，當設計無要求時，與管道的小凈距，應符合下表的規定。
電纜橋架與管道的小凈距
6） 敷設在豎井內和穿越不同防火區的橋架，按設計要求位置，有防火隔堵措施。
7） 膨脹螺栓固定時，選用螺栓適配，連接緊固，防松零件齊全。
昆明橋架安裝施工案例就講完了，基本沒有其他的施工方式，有支架才能安裝橋架，安裝時多多監督工作，都安裝好后驗收合格即可。有需要安裝橋架的，可以電話聯系我們，專業的橋架安裝水平，讓你不用擔心出問題。
