昆明橋架規范是什么

2019.03.16

昆明橋架規范適用于電壓為10KV及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電纜敷設。

    2　電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。

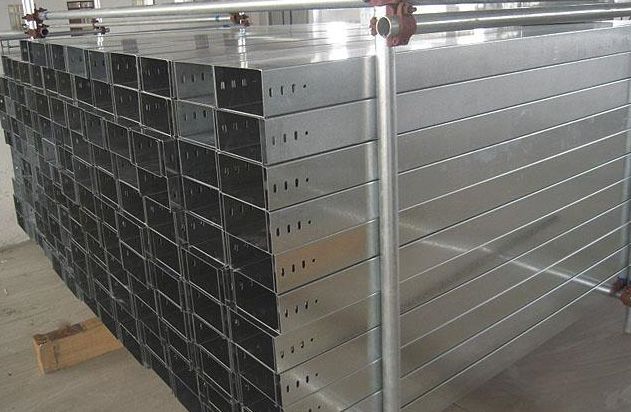

    3　由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成，敷設電纜具有連續性的剛性結構系統，為電纜橋架。見圖12.1.3

    1.4　金屬橋架及其支架和引入或引出的金屬電纜導管必須接地（PE）或接零（PEN）可靠，且必須符合下列規定:

    １．金屬橋架及支架全長應不少于2處與接地（PE）或接零（PEN）干線相連接；

    ２．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線小允許截面積不小于4mm2；

    ３．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。

    5　電纜敷設嚴禁有絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等缺陷。

    6　電纜橋架處如有防火要求的場所，應采取防火隔離措施。

    橋架的寬度和高度就按下表選擇，并應符合電纜真充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。

    2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

    3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

    昆明橋架規范網絡中任一線路的大自動過電流保護的額定電流值或整定值（A）橋架橫截面充許小值(mm2) 0-60 129 61-100 258 101-200 452 201-400 645 401-600 968
