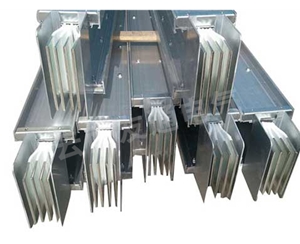

密集型絕緣母線槽具有體積小，結構緊湊，傳輸電流大，安全，維護方便等優點。很多朋友應該都為密集母線槽的安裝頭疼過，今天，云南友通電氣就密集型母線槽的安裝要點給大家來做個詳細的分享。

1、母線槽作為低壓進線時的相位問題

低壓配電柜采用母線槽作為進線連接，按有關規范要求，三相母排的排列方式按低壓配電柜型號以及生產廠家的不同，大致可分為兩種：水平排列布置和引下線的排列布置，依此排列次序。從柜前看，水平排列布置從前到后為N、L3、L2，L1。引下線的排列布置由左到右為LI、L2、L3、N。另一方面，眾所周知，變壓器低壓套管排列次序為N、L1、L2、L3，變壓器在變壓器室內安裝按照設計要求，一般高壓側向內，低壓側向外。當?shù)蛪号潆姽襁M(jìn)線母線采用水平布置時母線槽與變壓器之間不必?fù)Q相，只需增加過渡接片即可，但當?shù)蛪号潆姽襁M(jìn)線母線采用引下式布置時，由于相位不同母線槽不能直接作為低壓進線連接變壓器和低壓配電柜、因此母線槽要通過換相才能連接。

方法是：可通過母線槽換相節方式連接，也可采用進線輔助箱（可安裝在柜頂，通過箱內母線換位（一般是使零母線換位），達到母線槽兩端設備同相位正確連接）。

2、母線槽的連接

用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規范要求，為滿足母線的搭接面積，螺栓孔與螺栓之間縫隙較小，由于母線槽螺栓增加了絕緣套管，使縫隙更為狹窄。因此兩段母線槽主母排連接時，兩段母線軸線要嚴格保持在一條中心線上，并使兩段母線槽的母排及絕緣板的螺栓孔完全對齊，穿上螺栓上緊時，每個螺栓要依次用力均勻。此目的是為防止螺栓上的絕緣套管在安裝過程中避免受到剪切力的作用而導致?lián)p傷。

3、變壓器室母線槽的固定方式

在母線槽下用槽鋼支架托裝，用圓鋼做包箍將母線槽固定在槽鋼支架上，槽鋼支架兩端與變壓器室兩側墻上的預埋件用螺栓連接。這樣，槽鋼支架的“鋼性”固定與伸縮節的“柔性”連接配全，“鋼柔相濟”確保了變壓器低套管不致于受力損壞。

4、母線槽的防水

母線槽一般設計在室內使用，空氣中的濕度對母線槽的運行不會造成影響，但母線槽在使用中進水，勢必引起絕緣降低，長期運行會造成短路，燒毀母線槽。因此對于可能造成母線槽進水的安裝方式要采取必要防護措施。如當母線槽穿越摟層時，由于生產或屋面滲漏等種種原因造成樓層積水，就會順著穿越樓層的母線槽漏下，造成母線槽進水，使母線槽絕緣降低。
