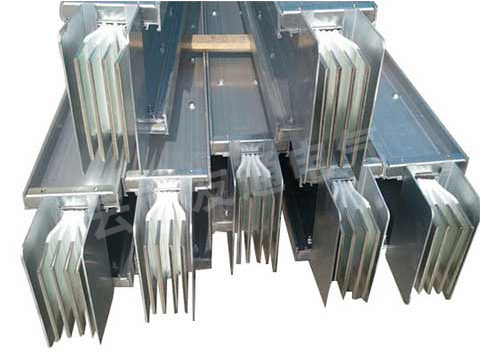

密集型母線槽的敷設必須現場實測，安裝線槽的長度精zhun度要求較高，母線槽的插接式開關箱高度也應根據設計確定。消防配電線路采用暗敷設時，應敷設在不燃燒體結構內，且保護層厚度不宜小于30mm。當采用明敷設時，采用金屬管或金屬線槽上刷防火涂料保護，因為金屬管和金屬槽本身并不具備防火性能。當采用絕緣和護套為不延燃材料的電纜時，在豎井內可不穿金屬管、金屬線槽保護，但線路穿過豎井地板時，必須穿過板管、槽保護，上、下兩端管、槽口空隙同樣應作密封隔密。

  (1) 密集型母線槽的連接

母線槽支架必須安裝牢固，母線槽應按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段母線槽應對準，連接后母線槽導體與外殼不應承受機械壓力。

連接安裝步驟：先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷，確認無弊后將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內60mm，在確保到位后扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空檔（每相母排左右各夾一塊銅連接片，銅連接片間夾放一塊絕緣隔板）。確認無弊后，穿入絕緣螺栓，并注意銅連接片、隔板是否卡到位，收緊螺栓。

母線槽整體連接后，必須用萬用表1Ω檔檢查接地電阻，阻值小于0.1Ω以確保接地要求。

(2)母線槽水平安裝

母線槽水平安裝時，距地高度不應低于2.2m，但敷設在電氣間內（配電室、電機室、電氣豎井、技術層等）除外；母線槽邊距墻邊不應小于0.1m，其上面距樓板、天花、梁底不應小于0.1m。 兩條水平相鄰安裝母線槽：母線槽之間中心距不應小于0.35m，邊間距不應小于0.1m，母線槽水平敷設時支撐點間距不應大于2.5m（如車間大跨度高強母線槽敷設，間距可大于6m）。母線槽水平安裝于支、吊架時，應用水平固定壓板固定。 母線槽連接點不應在穿墻處，母線槽安裝穿墻孔時不應有污水、雜物進入母線內部。

母線槽插接饋電孔應設在安全可靠及安裝維修方便處。母線槽直線敷設長度超過60m時應設置膨脹（伸縮）節，在母線槽母線跨越建筑物的伸縮縫或沉降縫處，應設置沉降（伸縮）節。

(3)母線槽垂直安裝

母線槽垂直安裝時，接頭距地面垂直距離不應小于0.7m，接頭距樓板地面垂直距離不應小于0.3m，母線槽背面距墻邊距離不應小于0.1m。 母線槽在樓層間垂直安裝時，母線槽單根直線長度不應大于3.6m；單層超過3.6m的樓層，應分兩節以上制作，層間應安裝中間固定支架。 母線槽連接點不應在穿樓板處進行，母線槽安裝穿樓板孔時不應有污水、雜物進入母線內部。 母線槽插接饋電孔應設在安全可靠及安裝維修方便位置。插接箱安裝后，箱底高度不應低于0.9m

母線槽垂直安裝時，應將彈簧支架安裝于母線槽上，再將母線槽及彈簧支架固定于槽鋼固定架上，鎖緊支架的彈簧螺母；待安裝4~5層后，由上向下逐層松開螺母，使母線槽重量自然承載于支架彈簧上。母線槽連接緊固后，其彎曲度不大于1度。 兩條垂直相鄰安裝的母線槽，母線槽之間的中心距不應小于0.35m，邊間距不應小于0.1m.

母線槽直線敷設長度超過60m實應設置膨脹（伸縮）節。

(4)插接箱的安裝

母線槽插接箱安裝前，應打開母線槽插孔處的安全擋板。母線槽插接箱安裝前，應先將箱內開關推至OFF斷開檔位置；將插接箱插腳按相序從母線槽插口處插入母線槽內，并保證插入到位。禁止帶電插撥！相鄰兩只插接箱左右邊間距應大于0.04m；前后邊距應大于0.15mm；插接箱邊距墻邊不應小于0.1m。 插接箱安裝后，應將其前后兩處爪型卡板固定于母線槽兩側，并擰緊螺絲。內裝大型開關的插接箱，其垂直安裝時，底部應加裝承重托臂；水平安裝時，應加裝承重報箍。

(5)母線槽的過渡連接

母線槽始端與配電柜接線端連接，應采用鍍錫硬銅排過渡連接母線槽始端與變壓器、發電機組等震動較大的設備連接時，應采用銅編軟連接。 銅母排與鋁導體連接時，應采用銅鋁過渡排或夾裝銅鋁過渡片。

(6)母線槽的安全送電

操作人員必須是合格的電氣安裝人員，非人員需離開現場。 送電時，母線槽系統不能帶電氣負載，所有分線裝置處于斷開狀態。 用500V兆歐表測量絕緣電阻，其整條線阻值不得小于1MΩ。
